商品信息
基本参数
- 产地河北区
- 品牌
- 产品型号
- 产品操作
- 产品应用范围
- 产品材料等级
- 产品表面处理
- 品牌泊头市杰盛机械有限公司

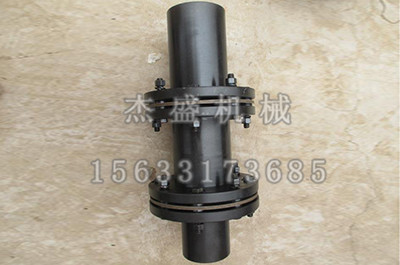

- 型号JMI膜片联轴器
- 类型膜片联轴器
- 材质碳钢
- 是否进口否
- 样品或现货现货
- 加工定制是
- 公称转矩100N.m
- 标准编号JMI3
- 轴孔20
- 许用转速5000r/min
- 外形尺寸面议mm
- 重量2.3kg
- 产地泊头
- 货号JMI3
- 孔径面议mm
- 允许扭矩面议
- 长度面议mm
- 外径面议mm
- 厂家泊头市杰盛机械有限公司
产品简介：
产品详情：螺栓是双膜片联轴器的举足轻重构件之一。是不是正确安装会直接影响膜片联轴器的使用寿命和性能，否则会浪费人力和配件，因此正确安装螺栓方向是关键，须要记住绝不安装它会向退后或坠落任何小零件（包括弹簧垫圈），从而使螺栓组件能够发挥其优异的性能，并且不会损坏联轴器的其他零件。
正确安装双膜片联轴器的螺栓：将螺栓从法兰上的小孔的外部插入，然后刺入膜片孔（留意膜片的方向，膜片由许多单片，铆钉构成）铆钉垫圈应与缓冲套触及，否则会影响铆钉组的使用寿命），然后将缓冲套从法兰板大孔的外侧插入弹性垫圈，并在拧紧螺母时使用螺栓。不用旋转，因为螺栓和法兰之间的配合部分的表面是传递扭矩的十分关键的配合部分，并且表面的完整性直接影响性能。
双膜片联轴器的螺栓安装部分与法兰孔安装部分之间的间隙一般而言基于螺栓直径为0.20mm〜0.30mm。该装配部分在传递扭矩方面起着关键效用。如果间隙超过规格，则开展更换。缓冲套筒的内孔与膜片铆钉之间的直径与螺栓之间的直径间隙为0.5mm〜0.7mm，这对膜片的压紧和定位起着功用。沿螺栓方向安装时，很容易导致螺栓偏离，从而导致隔膜变形。因此，在安装螺栓时要留意螺栓的方向。请勿随心所欲安装螺栓方向，否则会导致膜片扭曲，长期使用会损坏膜片和螺栓配合部分的表面以及半轴的小孔。
在工作循环中，双膜片联轴器的维护摩擦面形成互相倾斜的楔形间隙，润滑油进入并弯曲。两个表面之间有足够的相对移动速度；掌握流体动压润滑的基本公式-雷诺方程，这是滑动滚珠轴承设计的学说基本，常用的是一维雷诺方程，其中的公式代表变化沿x方向的液压定律;代表流体的动态粘度；v代表运动物体的表面速度；h表示随意两个摩擦面之间的间隙。膜片联轴器螺栓连接不需要在连接零件上切螺纹，使用不受连接零件的限制，构造简便，装拆便捷。双头螺柱connection用于因构造限制而无法使用螺栓或需连贯的连接构造的情形下。螺钉连接不需要螺母且具备光滑的露出表面，但不适于用于以下场合的连接常常拆卸，以免损坏连接构件的螺纹孔。在紧定螺钉连接中，将紧定螺钉选入一个连接部分的螺纹孔中，其一端压紧另一个连接部分的表面或推入相应的凹坑以固定两个零件的互相位置，并且可以传递很小的力或扭矩。
双膜片联轴器可以补偿由于制造误差，安装误差，承重变形和温升变化的影响而导致的驱动机器与从动机器之间的轴向，径向和视角错误。膜片联轴器是金属弹性的元件挠性联轴器，仰赖金属耦合膜片连接主电机和从动电机以传递扭矩。它具缩减弹性振动，无噪声和无需润滑的优点。齿式联轴器是当今的替代产品，也是通用联轴器的完美产品。
双膜片联轴器的主要特征：
1.补偿两个轴未指向的能力很强。与nz@相比之下，角位移可以加倍，径向位移时反作用力小，柔韧性大，并且容许一些轴向，径向和角位移。
2.兼具显著的减震，无噪声，无磨损。
3.适于高温（-80+300）并在恶劣的环境下工作，并且可以在冲击和振动条件下移动。
4.传动，可达99.86％。特别适用于中，高速，大功率的传动。
5，构造简便，重量轻，体积小，装拆简便。无需移动机器即可展开装卸（指中间轴型），无需润滑。
6，能确切正确性地传递速度，可用于机器传动。
双膜片联轴器的安装和拆卸：
1.擦拭干净安装轴表面上的尘埃和污垢，并在对应部分上涂抹薄薄的机油或润滑剂。
2.洁净双隔膜联轴器的内孔，并涂上油或润滑剂。
3.将双膜片联轴器插入安装轴；如果孔太紧，请避免用锤子或硬质金属撞击安装。
4.定位完成后，首先使用扭矩扳手（指定的拧紧扭矩1/4）沿对角线方向轻轻拧紧螺钉。
5.增加强度（指定拧紧扭矩的1/2）并反复第四步。
6.根据规定的拧紧扭矩拧紧拧紧扭矩。
7.沿周向依次拧紧固定螺钉。
8.拆卸时，请先将装置终止；一张一张地松开锁定螺钉。
